石榴石型微波铁氧体

????????石榴石型微波铁氧体质料具有很窄的铁磁共振线宽、低的介电消耗以及小的磁晶各向异性。由于消耗低性能优良，现在在微波铁氧体器件的应用中占有统治职位。

1）钇铁石榴石铁氧体

????????钇铁石榴石的分子式为Y₃Fe₅O₁₂，记为YIG，是发明得最早(1956年)的石榴石型铁氧体。种种适用的石榴石型微波铁氧体质料都是由YIG派生出来的。

2）钇铝石榴石铁氧体

????????YAlIG是早期的通用石榴石质料。YAlIG的特点是所需的烧结温度很高(~1500°C)。一次球磨的混淆效果对Al³^＋离子加入固相反应、进入石榴石晶位的水平影响较大。

3）窄线宽石榴石铁氧体

????????其DH?10Oe，是低消耗环行器隔离器的必用质料。主要有YCaInVIG、YCaSnVIG和YCaInGeIG。

多晶质料的线宽可体现为

ΔH_多晶=ΔH_内禀＋ΔH_各向异性＋ΔH_气孔＋ΔH_固相反应_?

????????在小线宽质料配方中为了降低各向异性常数K₁和ΔH_各向异性的孝顺，需要接纳In³^＋、Zr⁴^＋、Sn⁴⁺等半径大的离子去取代八面体位的Fe³^＋。同时为了降低气孔、另相致宽ΔH_气孔以及固相反应不完全致宽ΔH_固相反应的影响，要求质料有优异的显微结构，如气孔率低、相纯度高、晶粒尺寸较大而匀称等，以是要求质料制备工艺水平要高。

4）铋钙钒石榴石铁氧体

????????BiCaVIG烧结温度较低，是一类不含钇的石榴石铁氧体质料，具有低本钱、低磁矩、低DH、高居里温度等所谓三低一高的优点。

????????BiCaVIG的分子式为Bi₃_－_2xCa_2xV_xFe_5-xO₁₂，一样平常取x>1.0，因此它是a位磁矩占优势的石榴石铁氧体。适用BiCaVIG质料M_s一样平常仅限于64~32kA/m, 4pM_s: 800~400Gs。为了改善DH，通�；菇幽闪松倭縂e⁴⁺对周围体位的Fe³⁺的取代。

5) 钇钆石榴石铁氧体

????????

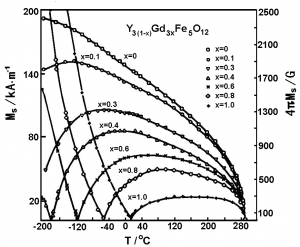

图10 Y3(1-x)Gd3xFe5O12的Ms温度特征[8.15].

????????如图10所示，钆石榴石(GdIG)的饱和磁化强度M_s具有室温周围的赔偿点。用Gd³^＋取代了Y³^＋离子的钇钆石榴石Y_3-xGd_xFe₅O₁₂随Gd³^＋含量x的增添，室温的M_s降低，但居里温度不降，M_s的赔偿点θ_c逐渐向室温移动，因而适当调理Gd含量可获得室温周围具有优异的温度稳固性的质料。又由于含有Gd，DH_k较量大，以是能遭受较高的功率。以上特点使得YGdIGs在工程上的用量一直扩大。

????????可是随Gd含量增添DH也增大。适用YGdIG常接纳In(或Sn)和CaV(Ge)的取代，以使DH和温度系数α_M抵达比YGdAlIG更好的折衷，获得更佳综合性能。
